索尼攝像頭模塊應用到醫療行業，為什么要加近拍鏡？

時間：2025-08-26  14:18:04  來源: 深圳市軒展科技有限公司  瀏覽數: 3

索尼醫療攝像頭模塊（如FCB-ER8530）雖具備4K/30fps超清畫質與20倍光學變焦能力，但其在最大倍率變焦時聚焦距離約0.8米，難以滿足電子陰道鏡、皮膚鏡、術野攝像機等醫療場景5-50cm近距離操作的臨床需求。

此時，一片看似簡單的近拍鏡（Close-up Lens），成為破解醫療近距離成像瓶頸的“光學杠桿”，將鏡頭的最近光學對焦距離縮短至厘米級，實現高倍率近距離清晰成像。

一、近拍鏡的含義與作用

1、近拍鏡的含義

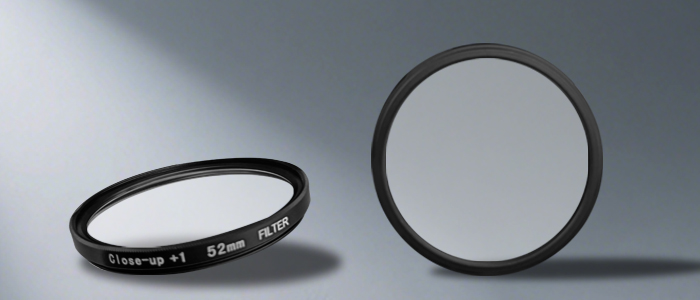

近拍鏡（近攝鏡）是一種安裝在相機鏡頭前端的凸透鏡配件，其核心作用是縮短鏡頭的最近對焦距離，從而在不更換專業微距鏡頭的情況下，實現高倍率微距拍攝。

2、近拍鏡的核心作用

a. 低成本微距解決方案

相比動輒數千元的微距鏡頭，近拍鏡價格親民，是醫療行業的性價比之選。

無需復雜操作，直接加裝在鏡頭前端即可使用，支持自動對焦和光圈控制（部分高端型號）。

b. 擴展拍攝場景

微觀世界：清晰呈現皮膚紋理、陰道病理、牙齒蛀蟲、珠寶細節等，滿足近距離捕捉需求。

翻拍文件：高精度復制郵票、書畫、票據等平面物體，避免變形。

創意拍攝：通過特寫營造視覺沖擊力，如水滴折射、紋理抽象化等藝術表達。

c. 兼容性與靈活性

適用于單反、無反、旁軸、攝像頭模塊等多種相機系統，支持5-50mm定焦、長焦鏡頭等（變焦鏡頭效果可能受限）。

可拆卸設計便于快速切換拍攝模式，無需頻繁更換鏡頭。

二、醫療行業哪些場景需要增加近拍鏡？

1、皮膚鏡：
在不接觸皮膚的情況下成像，工作距離通常為50~80mm，而一般的攝像頭模塊，并非微距鏡頭，在最大倍率變焦時聚焦距離約為1米，遠不能滿足皮膚鏡的工作距離。

如Sony FCB-EV9520L的光學聚焦距離是10mm-1200mm，也即是說在1倍光學變焦時，該攝像頭模塊的光學聚焦距離是10mm，當在30倍光學變焦時，光學聚焦距離則是1200mm，需要加50mm的近拍鏡，才能在最大30倍變焦時捕捉到清晰的圖像。

2、電子陰道鏡：

作為索尼（中國）官方授權經銷商及高清視頻二次開發方案商，軒展科技針對電子陰道鏡300~400mm標準工作距離，自主研發適配近拍鏡，可無縫集成索尼FCB-ER8530、FCB-EV9520L及VRS-HD5101等攝像頭模塊，攻克極近距組織紋理成像瓶頸，助力電子陰道鏡實現病灶識別率與診斷效率的雙重躍升。

3、術野攝像機

術野攝像機的工作距離需嚴格匹配臨床場景需求：

牙科應用：工作距離通常為500~800mm，此范圍內需定制適配型近拍鏡，以縮短對焦距離、提升組織紋理放大率，實現齦下菌斑或微創根管操作的成像精度；

普通無影燈：工作距離普遍在800mm以上，此距離下大部分索尼攝像頭模塊（如FCB-ER8530、FCB-EV9520L）憑借原生20~30倍光學變焦與寬泛對焦范圍，可直接滿足術野全景至局部特寫的無縫捕捉，無需額外增加近拍鏡。

4、病理切片分析

針對病理切片分析的高精度醫療檢測需求，推薦采用6100萬有效像素的Sony ILX-LR1全畫幅相機+顯微光學系統組合方案。其搭載的背照式影像傳感器與BIONZ XR影像處理器，協同實現病灶細節捕捉力躍升。

總結

在醫療行業，索尼攝像頭模塊與近拍鏡的組合，本質是光學性能與實用性的精準平衡。近拍鏡通過物理手段擴展了攝像頭的成像邊界，使其在保持高畫質、高穩定性的同時，能夠深入微觀世界，為疾病診斷、手術導航及科研分析提供不可替代的技術支撐。隨著醫療行業向“精準化、無創化”方向發展，這一組合方案將持續推動影像技術的前沿突破。
