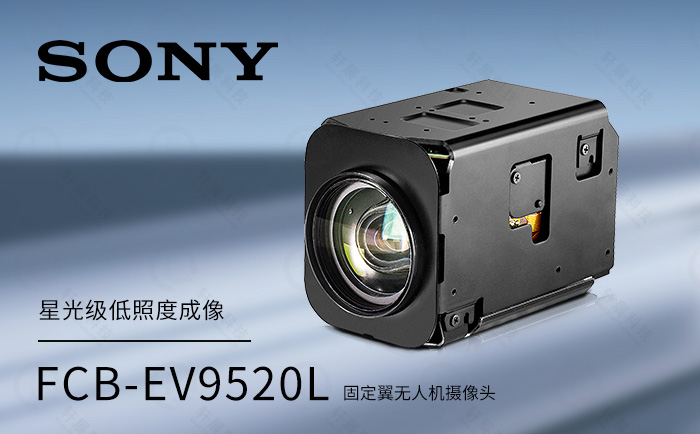

索尼FCB-EV9520L的130dB寬動態范圍是如何實現的？

時間：2025-08-22  10:38:07  來源: 深圳市軒展科技有限公司  瀏覽數: 5

索尼FCB-EV9520L的130dB寬動態范圍（WDR）是其應對極端光照對比的核心能力，通過軟硬件協同創新實現。軒展科技高級工程師Danny Wong從技術實現原理和對比優勢兩方面展開分析：

一、130dB寬動態范圍的實現原理

1. 硬件基礎：STARVIS 2 CMOS傳感器

背照式結構：索尼FCB-EV9520L的傳感器采用深光電二極管和衍射光柵技術，提升長波段光線吸收效率，顯著增強感光能力（靈敏度達傳統傳感器的2倍）。

雙增益輸出：索尼FCB-EV9520L的STARVIS2 CMOS傳感器同時輸出高增益（暗部細節）和低增益（亮部細節）兩路信號，為HDR合成提供原始數據基礎。

2. 雙HDR模式協同

DOL HDR（數字重疊HDR）：索尼FCB-EV9520L在拍攝短曝光（捕捉亮區）和長曝光（捕捉暗區）圖像，通過算法合成單幀高動態圖像。但高速運動場景可能出現偽影。

Clear HDR（無偽影HDR）：核心技術突破，同步輸出低增益和高增益圖像，實時合成一幀無運動模糊、無色差的HDR圖像。尤其適合交通監控中高速行駛的車輛。

3. 分區處理算法

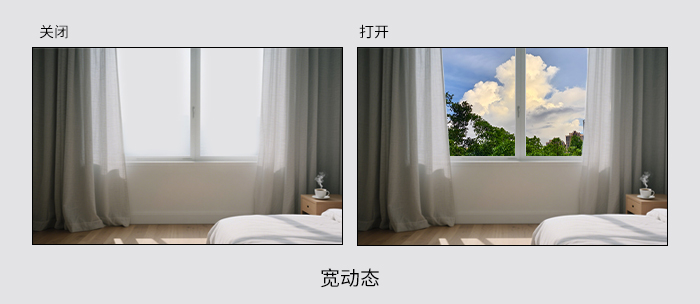

Wide-D模式：索尼FCB-EV9520L將畫面分割為多個區域獨立處理，動態提升暗區亮度、抑制亮區過曝，實現全局光平衡。

二、與其他品牌的對比優勢

1. 動態范圍與細節還原能力

人眼級動態范圍：索尼FCB-EV9520L的130dB寬動態范圍接近人眼極限（120dB），遠超行業主流水平。例如，在隧道口場景中，車牌過曝率降低，從而提高識別率。

硬件級寬動態：索尼FCB-EV9520L的STARVIS2傳感器的背照式結構相比傳統前照式傳感器（如索尼FCB-EV7520/FCB-CV7520），感光效率提升2倍，在0.009Lx低照度下仍能保留色彩細節。

2. 運動場景適應性

無殘影合成：索尼FCB-EV9520L的Clear HDR技術解決曝光合成時產生的運動模糊問題，適用于無人機高速航拍或交通監控。

動態目標追蹤：結合區域自動曝光和Super+防抖，在汽車總裝線振動環境下仍能穩定捕捉螺栓扭矩標記。

3. 光暗協同與色彩保真

日夜無縫切換：自動移除紅外濾光片提升強光響應，低照度下保持全彩成像（0.009Lx），無需紅外補光。

三區域獨立控制：畫面6×8網格分區，可獨立調節聚焦/曝光/白平衡。醫療手術中精準還原組織血管色彩。

結論

索尼FCB-EV9520L的130dB寬動態范圍并非單一技術突破，而是以STARVIS 2傳感器為硬件基底、雙HDR模式協同為核心、區域自動曝光/區域自動聚焦/區域自動白平衡優化為保障的系統性方案。
