LVDS轉USB3.0視頻采集板接入電腦Windows和Linux系統教程

時間：2025-08-20  09:44:34  來源: 深圳市軒展科技有限公司  瀏覽數: 5

LVDS轉USB3.0視頻采集模塊憑借其高速傳輸、即插即用、多系統兼容等特性，已成為專業用戶與行業應用的“標配工具”。

然而，面對Windows與Linux兩大主流系統，如何快速完成硬件連接與軟件配置？軒展科技作為索尼（中國）官方授權經銷商及高清視頻二次開發方案商，將結合索尼FCB系列高清攝像機模組與LVDS轉USB3.0視頻采集模塊的實戰案例，為您拆解跨系統接入的全流程。

一、為什么選擇USB3.0視頻采集模塊？

1、高速傳輸，無損畫質
USB3.0接口理論帶寬達5Gbps，可輕松承載4K/30fps或1080P/60fps高清視頻流。以軒展科技為索尼FCB-CR8530/ FCB-ER8530研發的4K USB TYPE-C采集模塊為例，其支持4K/15fps視頻輸出，通過TYPE-C接口直連電腦，確保畫面零延遲、無壓縮，滿足安防監控、醫療影像等對畫質嚴苛的場景需求。

2、多系統兼容，對攝像機免驅動

LVDS轉USB3.0視頻采集模塊采用UVC（USB Video Class）協議，無需額外驅動即可被Windows、Linux、Mac系統自動識別。例如，索尼FCB-EV9520L搭配LVDS轉USB3.0視頻采集模塊時，用戶僅需一根USB3.0線纜，即可在Ubuntu2204版本的Linux系統中直接調用相機畫面，省去繁瑣的驅動安裝步驟。

3、功能集成，簡化部署

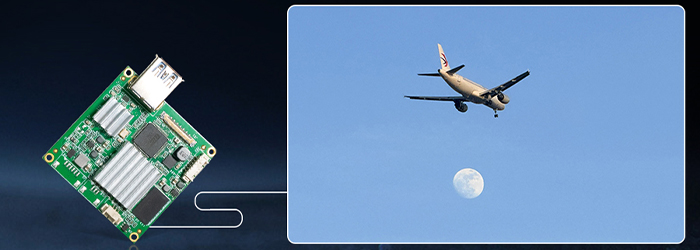

LVDS轉USB3.0視頻采集模塊，為高清攝像機模組提供了全鏈路視頻處理解決方案。該模塊不僅支持將攝像機模組的視頻信號轉換為USB3.0高速數字信號，更通過單根USB3.0線纜即可同步完成視頻傳輸、采集與攝像機控制，徹底替代傳統方案中"視頻采集卡+轉接線"的復雜組合，系統部署效率大大提升，為工業檢測、醫療影像、智能交通等領域提供了高性價比的一體化解決方案。

二、Windows系統接入指南：三步開啟高清采集

1、硬件準備

確保電腦具備USB3.0接口（藍色或紅色標識，優先選擇機箱后置接口以保障帶寬）。

使用原裝USB3.0線纜連接LVDS轉USB3.0視頻采集模塊與電腦，避免使用延長線或轉接頭導致信號衰減。

若相機功耗較高（如索尼FCB-EV9520L），建議通過DC12V 1A接口外接電源，防止USB供電不足導致設備重啟。

2、軟件配置

自動識別設備
Windows系統通常內置UVC驅動，插入LVDS轉USB3.0視頻采集模塊后，設備管理器中會自動識別為“USB Video Device”，打開AMCap軟件即可顯示圖像并對攝像機模組實現控制。

三、Linux系統接入指南：解鎖專業開發潛力

1、硬件連接

硬件連接部分都是一樣的，這里不再重復，如有疑問可直接咨詢軒展科技高級工程師Danny Wong。

2、Linux環境配置

通過虛擬機Ubuntu2204來配置Linux環境，雙擊可以直接打開Linux系統虛擬機。

3、軟件安裝與配置

接下來，打開串口調試工具CuteCom和相機（這里以索尼FCB-EV9520L為例），但是在安裝驅動之前，這兩個工具都顯示“未發現相機設備”。

在Ubuntu2204版本的Linux系統虛擬機下，串口調試工具CuteCom和UVC協議的驅動都是自動的，只要在Linux系統右下角相應的設備處，把它們的“驅動”都連接上就可以，在設備處顯示“√”，則表明驅動已經連接上，確保了系統配置允許用戶訪問該設備。

4、測試

在串口調試工具CuteCom的主面板上點擊“open”，打開“控制窗口”，“輸入”和“輸出”都選擇16進制：Hex，然后在“Input窗口”發送Sony FCB-EV9520L一體化攝像機“放大”、“縮小”、“停止”相對應的“指令”（相關指令可在技術協議里查找），如果“相機”的畫面顯示了相對應的動作，則表示LVDS轉USB3.0編碼采集模塊在Linux系統上可以正常運行。

總結

立即行動，開啟高效視頻傳輸時代！

無論是Windows系統的快速部署，還是Linux系統的深度開發，LVDS轉USB3.0視頻采集板均能以“零門檻”接入方式，助力您在安防、醫療、直播等領域搶占先機。
