                    一般在工業領域或行業內部使用。廣泛應用于主板顯示和液晶屏接口。
LVDS線在提供高數據傳輸率的同時會有很低的功耗,另外它還有許多其他的優勢:
1、低至2V的電源電壓兼容性
2、低噪聲
3、高噪聲抑制能力
4、可靠的信號傳輸
5、能夠集成到系統級IC內
6、使用LVDS技術的的產品數據速率可以從幾百M(fèi)bps到2Gbps。
7、它是電流驅動的,通過在接收端放置一個負載而得到電壓,當電流正向流動,接收端輸出為1,反之為0。
8、它的擺幅為250mv-450mv。
	9、此技術基于ANSI/TIA/EIA-644LVDS接口標準。

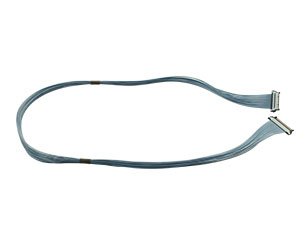

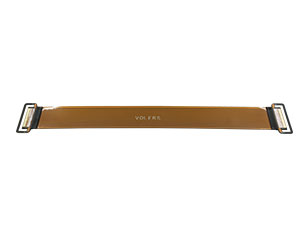

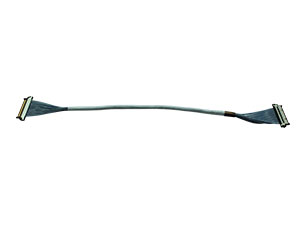

	我們公司提供索尼原裝LVDS線,有不同長度(8cm/12cm/30cm)可供選擇,另外提供LVDS替換線(12cm),價格和更多圖片請?jiān)L問我們的淘寶企業店,或直接聯系我們咨詢!




                      接口標準:
LVDS接口是LCD Panel通用的接口標準,大多用在7寸以上尺寸的顯示屏上。以8-bit Panel為例,包括5組傳輸線,其中4組是數據線,代表Tx0+/Tx0-... Tx3+/Tx3-。還有一組是時鐘信號,代表TxC+/TxC-。相應的在Panel一端有5組接收線。如果是6-bit Panel則只有3組數據線和一組時鐘線。





                			LVDS線(暫無)
                			 深圳市軒展科技有限公司為方便用戶查找配套產品相關參數,為用戶提供產品相關參數幫助手冊協議下載。請單擊右下角(進入百度網盤)下載,如有疑問,請通過網站聯系方式聯系我們,謝謝!
                		    下載
