產品概述：

本公司研發設計的3G-SDI編碼控制板，分為可控制和不可控制兩種（此版為可控制版），專為SONY FCB高清一體化機芯模組研發設計，可以兼容FCB-EV9520L，F(xiàn)CB-EV9500L、FCB-EV/CV7520、FCB-EV/CV7520A、FCB-EV/CV7500、FCB-EV/CV7320、FCB-EV/CV7310、FCB-EV/CV7300、FCB-EV/CV7100等一體化機芯模組。3G-SDI編碼控制板應用廣泛，可兼容安防、智能交通、無人駕駛飛行設備、快照亭、警車、弱視儀和視頻會議等領域。

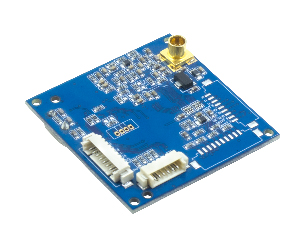

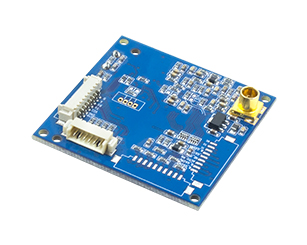

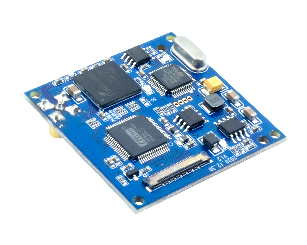

3G-SDI編碼控制板，采用兩塊4層軍工級材料PCB板，表面鍍金，方便上錫，避免虛焊。選用定制75歐母純銅BNC接頭、ARM處理器、國外原裝進口芯片、厚聲品牌電容電阻等電子元器件，使得HD-SDI信號能通過眼圖測試。

功能特點：

3G-SDI編碼控制板，通過LVDS線*1接入SONY FCB高清一體化機芯模組，無需對機芯做出任何設置，可以自動識別顯示高清SDI信號。
通過按鍵、485控制鍵盤或解碼板調出OSD菜單，方便設置機芯模組的各項技術參數并保存其參數值。
此款控制板可以同步輸出HD-SDI與YPbPr（分量）信號，也可選擇標清CVBS信號單獨輸出，方便施工現場用工程寶調試攝像機的位置及設置技術參數。
可以外接紅外燈，并且有紅外燈外同步接口，通過機芯的參數設置，避免出現不能與紅外燈同步彩轉黒的現象。
支持RS485控制，自動識別PELCO-D，PELCO-P協議， 波特率2400bps，4800bps，9600bps，地址1----255。
支持?jǐn)嚯娪洃浌δ埽?dāng)機芯參數設置被保存，機芯掉電后，無需再次設置機芯的各項參數。
支持232控制，方便與電腦或MCU通訊（選配）。
特有的視頻格式改變設置，方便在無法看到圖像顯示時，可將視頻格式改為720P50、1080I50、CVBS，也可通過485控制鍵盤遠程改變視頻格式。
獨特的10個預置位及自動巡航功能，巡航時間為5～999秒。（選配）
可以選配輔助功能開關，方便控制雨刷等其它外接設備。
可以接入支持SONY  VISCA協議的各種國產機芯。
尺寸大?。?2MM*42MM*5MM（不含SMA接頭高度）
