專業解析：為何3G-SDI迷你編碼控制板未集成RS232接口

時間：2024-09-20  08:58:38  來源: 深圳市軒展科技有限公司  瀏覽數: 14

在高清視頻傳輸領域，3G-SDI迷你編碼控制板憑借其獨特的設計優勢、卓越的性能表現以及靈活的應用特性，已成為一體化攝像機芯視頻傳輸解決方案中的重要一員。這款小巧緊湊的控制板，在無人機、水下機器人、視頻會議、醫療設備、影像檢測設備等多個領域展現出了強大的應用潛力和價值。

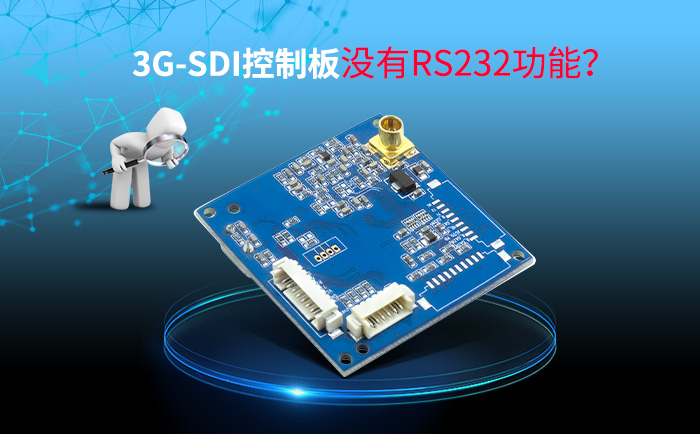

3G-SDI編碼控制板


但是，不管是正在使用3G-SDI迷你編碼控制板的用戶，還是正計劃使用的目標客戶，在他們心中，都有一個共同的疑問：為什么3G-SDI迷你編碼控制板沒有RS232功能？

今天，軒展科技高級工程師Danny Wong將親自為大家深入剖析并解答疑問。

TTL、RS232與RS485的區別

RS232和RS485是三種不同的串行通信標準，它們在定義性質、通訊距離和速率、通訊方式和兼容性等方面有所區別。

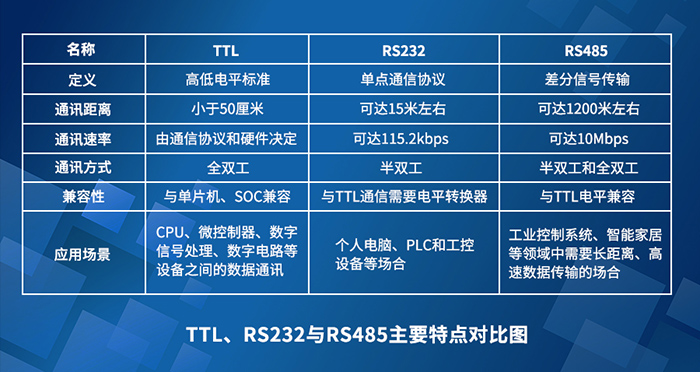

TTL、RS232與RS485的區別


01 定義與性質

TTL（Transistor-Transistor Logic）：TTL是一種數字信號電平標準。

RS232：RS232是一種單點通信協議，使用一對傳輸線（TX、RX）進行雙向通信。

RS485：RS485是一種串行通信接口標準，它采用差分信號傳輸，適用于長距離通訊，具有高速、遠距離、可靠性強，抗干擾能力強等特點。

02 通訊距離與速率
TTL：適用于短距離通訊，通信距離一般不超過50厘米，通常用于CPU、微控制器、數字信號處理、數字電路等設備之間的數據通訊。

RS232：同樣適用于短距離通訊，通信距離一般不超過15米，通信速率可以達到115.2kbps，常用于個人電腦、PLC和工控設備等場合，但在實際應用中可能受限于信號衰減和噪聲干擾。

RS485：適用于長距離通訊，最大通信距離可達1200米（在理想條件下），且支持高速數據傳輸，最高傳輸速率可達10Mbps（但傳輸速率與傳輸距離成反比）。常用于工控領域中需要遠距離通訊的場合，如監控系統、倉儲管理系統等。

03 通訊方式
TTL：通常支持全雙工通訊方式。全雙工通訊是一種數據通訊方式，允許數據同時在兩個方向上傳輸，即通信雙方可以在同一時間內互相發送和接收數據。

RS232：采用全雙工通訊方式，這種通訊方式允許數據同時在兩個方向上傳輸，即發送和接收數據可以同時進行。
RS485：采用半雙工通訊方式，任何時候只能有一個設備處于發送狀態，數據只能在一個方向上傳輸。

04 兼容性
TTL：TTL電平標準以電源電壓為基準，與單片機、SOC等設備的IO電平兼容。
RS232：RS232電平標準較為特殊，與TTL電平不兼容，因此在進行TTL與RS232之間的通信時需要使用電平轉換器。

RS485：RS485電平采用差分信號傳輸方式，與TTL電平兼容，方便與TTL電路連接。



為什么沒有RS232功能？
軒展科技自主研發的3G-SDI迷你編碼控制板，可以通過LVDS線，連接SONY FCB高清一體化攝像機芯以及兼容SONY VISCA協議的其他品牌攝像機芯，輸出3G-SDI信號，為攝像機芯實現圖像處理、視頻采集、轉換與傳輸?shù)确桨浮?/span>

但是，性能如此強大的編碼控制板，為什么沒有RS232功能呢？軒展科技高級工程師Danny Wong道出了當時設計的緣由：

01 高標準傳輸要求
穩定和實時是確保高質量視頻信號傳輸?shù)年P(guān)鍵要素。

為了支持這兩個核心特性，3G-SDI迷你編碼控制板采用具有高速率和強抗干擾能力的RS485接口是非常明智的選擇。這種設計不僅提高了視頻傳輸?shù)馁|(zhì)量和可靠性，還降低了系統的復雜度和成本，為用戶提供了更加優質和高效的視頻傳輸解決方案。

02 尺寸限制
3G-SDI迷你編碼控制板設計的初衷就是小尺寸、緊湊型，以適應各種安裝環境和配置需求，尤其是狹小的設備內部空間，因此，由于尺寸的限制，3G-SDI迷你編碼控制板無法再添加RS232功能。

03 成本控制
由于3G-SDI迷你編碼控制板可以根據自身需求選擇不同的版本：TTL版，RS485版，TTL與RS485版，能夠滿足絕大部分領域及場景的應用需求，為了節省成本，在設計的開始就沒有把RS232考慮在內。

解決方案

如果有部分應用場景的確需要用到RS232功能，軒展科技高級工程師Danny Wong給出了以下2個解決方案：


01 增加TTL替代RS232
TTL這種電平標準直接與集成電路連接，不需要額外的線路驅動器及接收器電路，而且TTL可以通過電平轉換電路與RS232接口兼容。

因此，可以在3G-SDI迷你編碼控制板上增加TTL功能，以達到RS232的使用效果，這種方案不僅配合了控制板小巧緊湊的設計，而且還節省了成本。

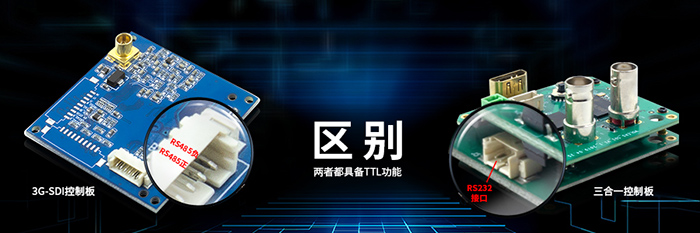

02 三合一控制板替代
SDI/HDMI/CVBS三合一編碼控制板，不僅支持3G-SDI視頻信號輸出 ，而且可以根據自身的需求是否增加RS232功能，可以滿足特定應用場景的定制化需求。

總結

針對3G-SDI迷你編碼控制板為什么沒有RS232功能這一問題，軒展科技高級工程師Danny Wong，從TTL、RS232與RS485的區別、沒有RS232的原因以及解決方案三個方面進行深入剖析和解答，希望能夠為用戶選擇適合的視頻產品解決方案提供有效的參考。
