顧名思義，LVDS即為“低電壓差分信號”，那么，它的主要特點就可以拆分為兩點：“低電壓”和“差分”。

相比于單端信號，在使用差分信號后，會從一根信號線變成一對信號線，LVDS的布線面積和接口復雜度必然會增大，而且需要匹配特殊的終端電阻，因此對占用空間和生產成本必然會升高。

但是相比較于復雜的使用環境，LVDS的優勢也同樣明顯。

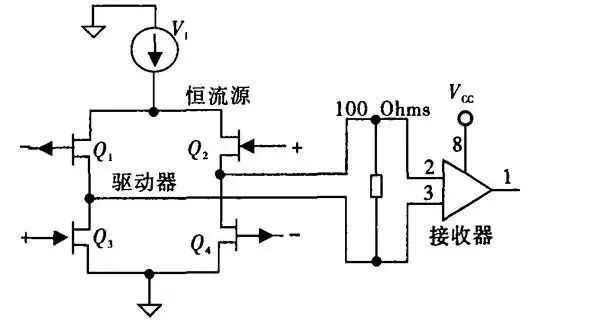

LVDS驅動器由一個驅動差分線對的電流源組成，通常為3.5mA；

LVDS接收器具有很高的輸入阻抗，匹配的終端電阻為100Ω，因此在接收器的輸入端可產生大約350mV的電壓。

LVDS工作圖

理想狀態下，我們通常是將“地”作為0電勢點，但在實際的環境應用和工業生產中并非如此，“地”是一種存在很大變數的東西。

比如傳輸?shù)膬啥艘曌鰽、B兩點，由于電流存在一定的變化（比如忽大忽?。揖€的結構布局也并非一成不變（因設備運動而忽遠忽近），所以“地”就會產生一定的電壓波動。

那么從A的角度看起來是1.2V，從B的角度看起來可能只有1V了，那么就會在其中產生誤差，這就是地電勢差對單端信號的影響。

而LVDS是一對信號線的“差分信號”，由于兩個信號都是相對于地的 ，當?shù)仉妱莅l(fā)生變化時，兩個信號會同時上下浮動，兩根線之間的電壓差卻很少發生變化。

所以只要地電勢的變化在一定范圍內，差分信號可以幾乎不受影響。

如果外部環境，始終存在一個0.2V的電磁干擾源，那么單端信號始終會受到這個電磁干擾。

而對于差分信號，因為其兩根信號線都受到這個電磁干擾，進行差分之后，這個電磁干擾便相減消去了。所以LVDS能有效抵消共模噪聲和電磁干擾，具備較強的抗噪聲能力。

tips：在圖像數據的傳輸過程中，噪聲越低，圖像成像質量就越好。

LVDS定義在2個國際標準中：IEEE P1596.3（1996 年3 月通過）,主要面向SCI（ScalableCoherent Interface）,定義了LVDS的電特性，還定義了SCI協議中包交換時的編碼；ANSI / EIA - 644（1995年11月通過），主要定義了LVDS的電特性，并建議了655 Mb / s的最大速率和1.823Gb/s的無失真媒質上的理論極限速率。

在2個標準中都指定了與物理媒質無關的特性，這保證了LVDS能成為多用途的接口標準。
