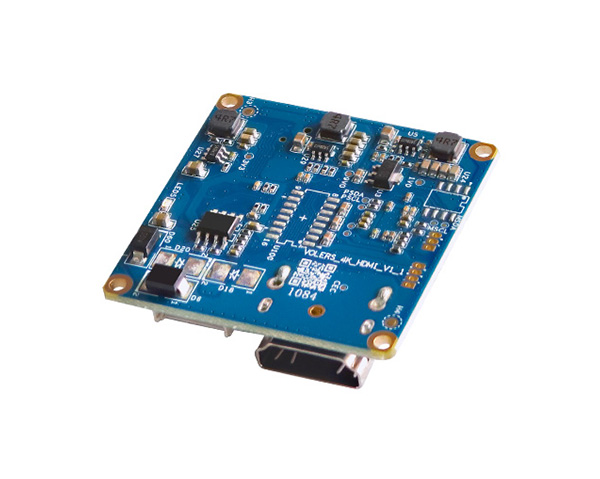

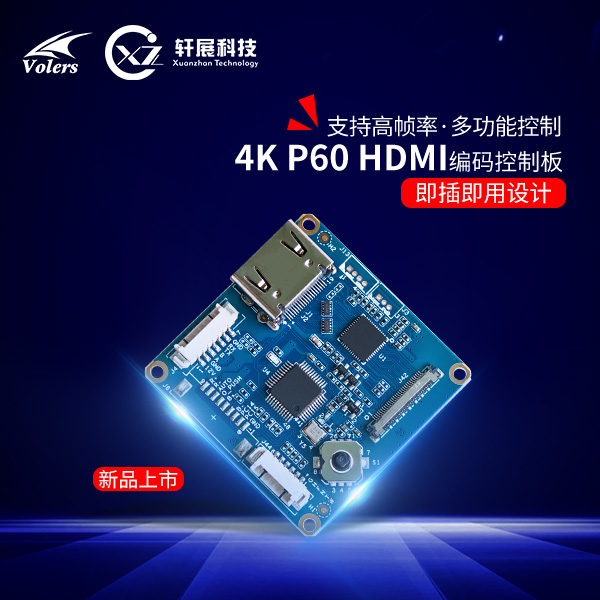

產品概述：

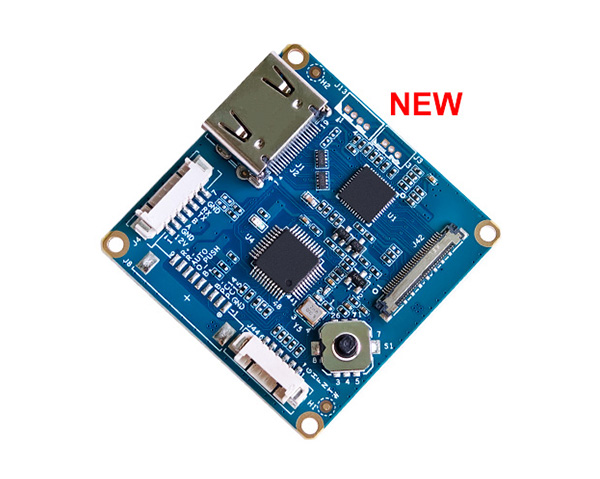

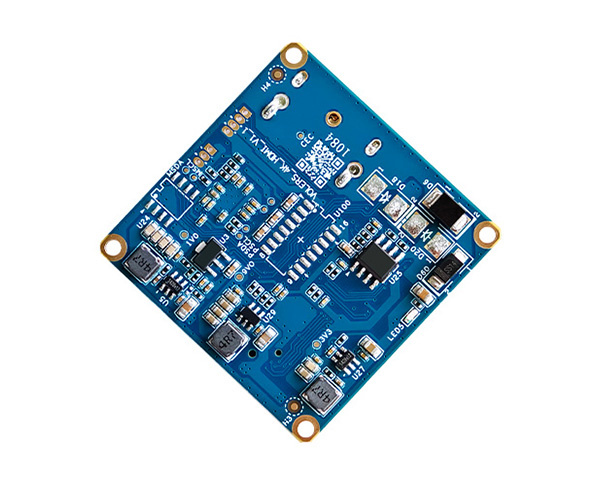

4K P60 HDMI編碼控制板，是軒展科技自主研發的新一代視頻處理方案，專為SONY FCB-ER9500 4K60幀攝像機芯模組以及FCB-EW9500H 4M攝像機芯模組而設計，支持4K分辨率（3840x2160）下每秒60幀（P60）的高清視頻輸出，確保圖像清晰流暢，無拖影和模糊現象。

通過HDMI接口，4K P60 HDMI編碼控制板能夠?qū)⒏咔逡曨l信號穩定傳輸至顯示設備或錄制系統，滿足廣播電視、醫療影像、智能交通等場景對高幀率、高畫質視頻傳輸?shù)膰?yán)苛需求。

關鍵特性：

高幀率支持：支持4K分辨率下每秒60幀（P60）的高清視頻輸出，確保圖像流暢無卡頓。

超高清視頻傳輸：通過HDMI接口，實現穩定、低延遲的超高清視頻傳輸。
即插即用設計：無需復雜設置，4K P60 HDMI編碼控制板連接攝像機芯模組后，即可自動識別并輸出高清視頻信號，簡化安裝和調試過程。
多功能控制：支持485控制和英文OSD菜單，用戶可以通過外接按鍵輕松調整攝像機參數，如焦距、曝光、白平衡等。
預置位與自動巡航：具備獨有斷電記憶、預置位和自動巡航功能（選配），能夠自動切換不同的拍攝角度，減少人工干預，提升操作效率。
其他功能：支持RS232和TTL232功能（選配）。

支持機芯及視頻格式：

注:兼容SONYVISCA協議的其他4K品牌機芯

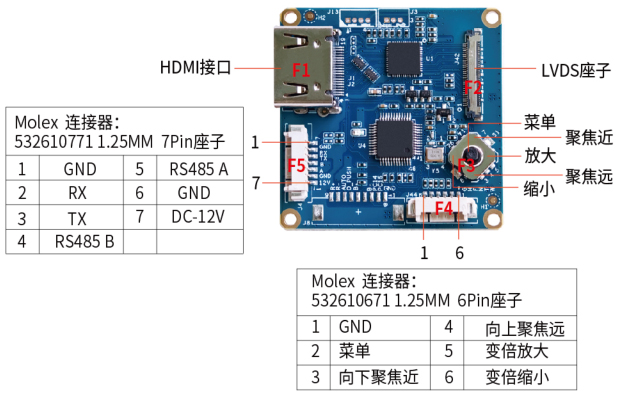

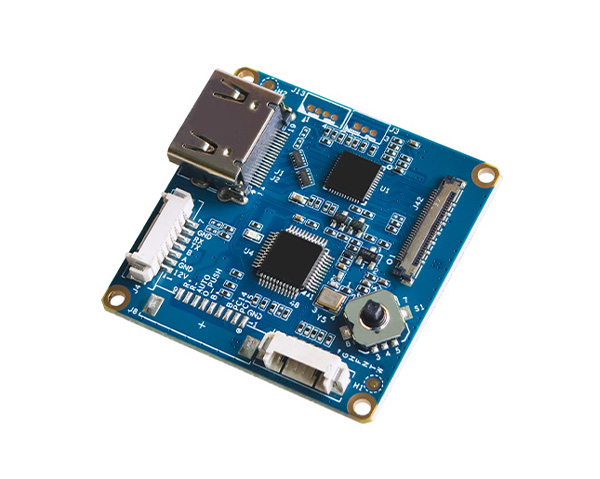

接口定義：

F1.HDMI輸出接口:負責傳輸超高清視頻信號。

F2.LVDS輸入接口。

F3.五向開關。

F4.Moles連接器(J44):532610671 1.25MM 6Pin座子接口定義(從左往右)。

F5.Moles連接器(J4):532610771 1.25MM 7Pin座子,接口定義(從左往右)。

選購型號：

產品配件：

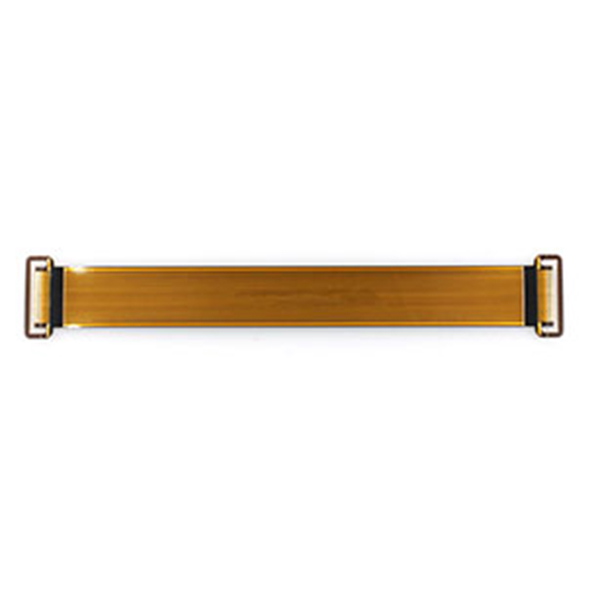

LVDS線（8cm） 可定制線長 （選配）	6Pin 端子線 (15cm)(標配)	7Pin 端子線 (15cm)(標配)	螺絲/銅柱:M2*5	鐵片 (50*50mm)

預安裝效果圖：

FCB-ER9500預安裝效果	FCB-EW9500H預安裝效果	FCB-CR8530預安裝效果

注：產品可單獨購買，也可以機芯+控制板整套購買，整套購買默認不安裝，如需預安裝請下單時備注。

連接示意圖：

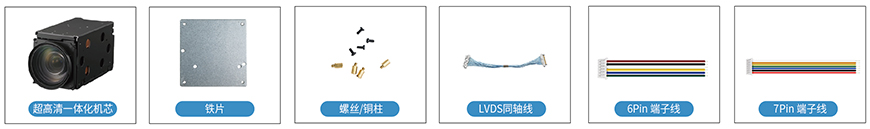

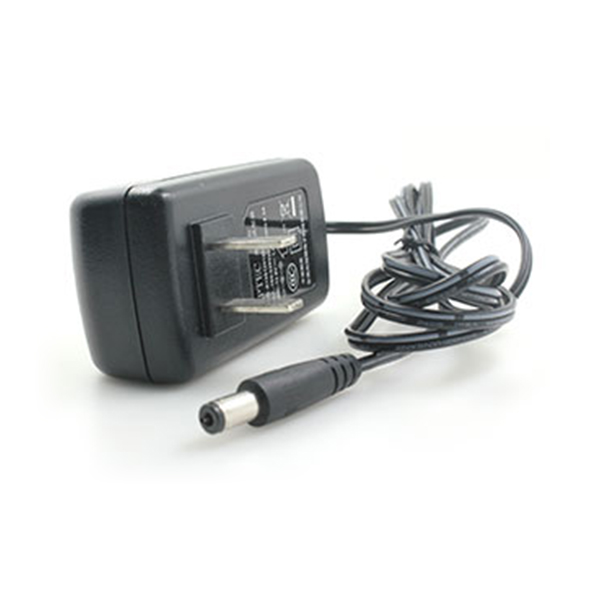

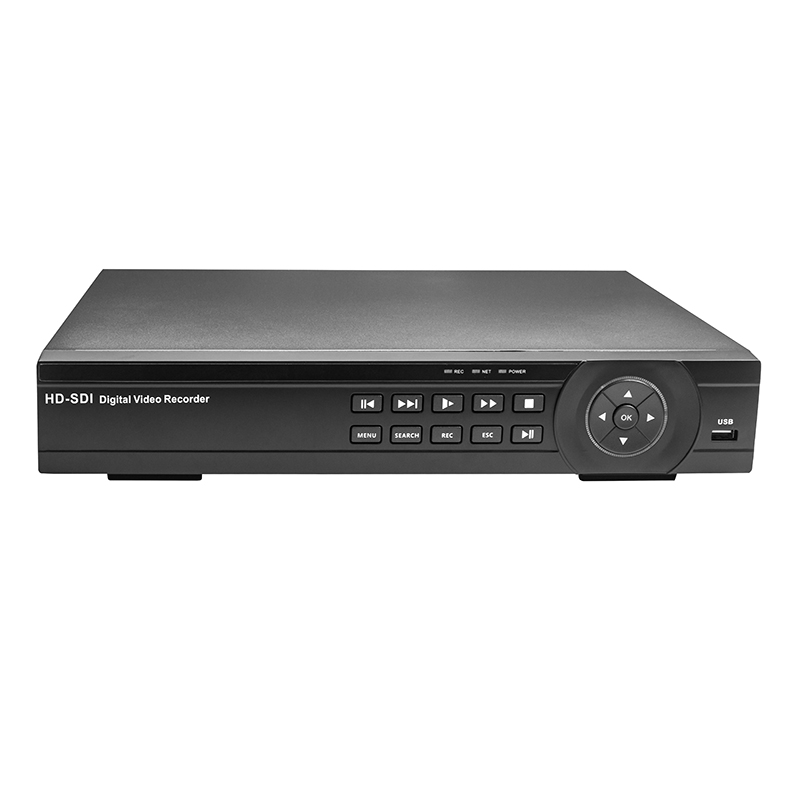

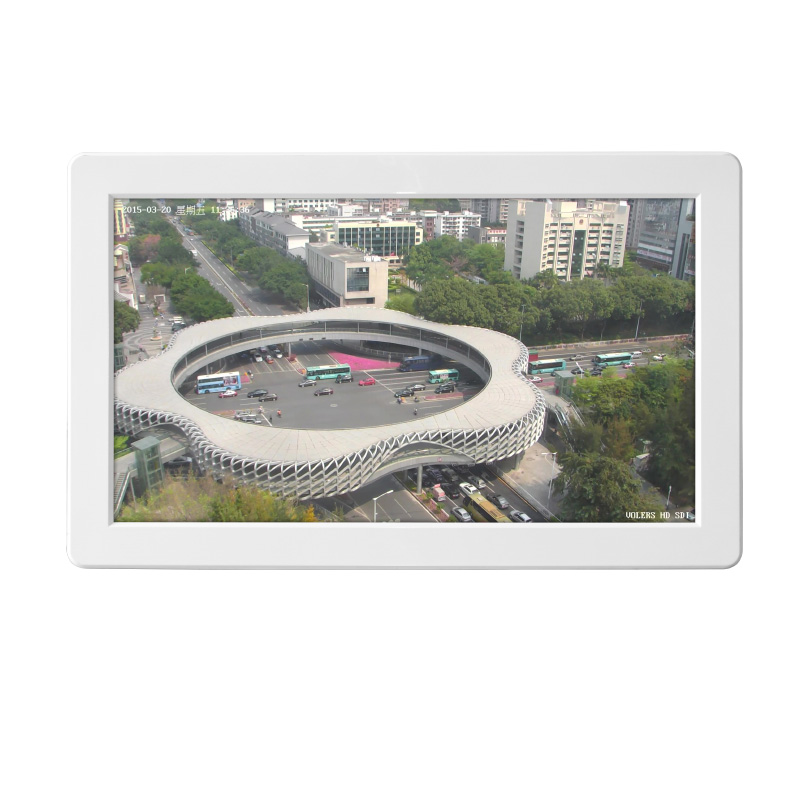

準備工作

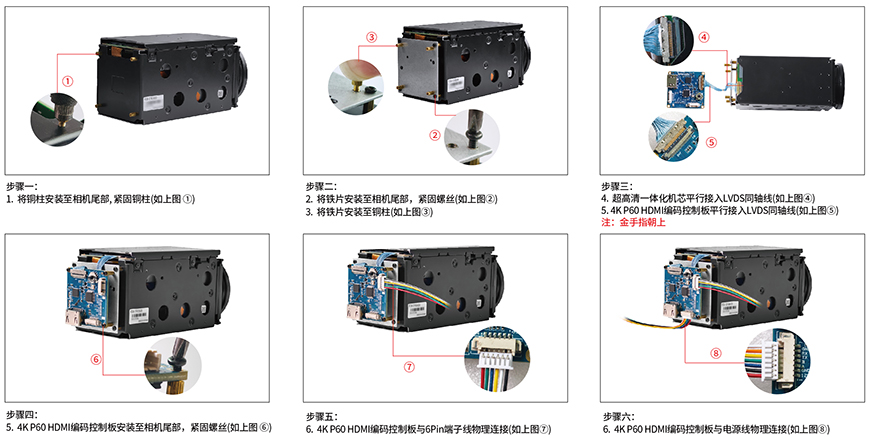

連接步驟

基本參數：
