SONY FCB-CV/EV7520搭配HD-SDI編碼控制板二次開發方案

時間:2023-01-09  11:21:46  來源: 深圳市軒展科技有限公司  瀏覽數: 58

FCB-CV7520/FCB-EV7520,SONY高清機芯模組,搭載Exmor R CMOS傳感器及30倍光學變焦鏡頭,配合自動聚焦、除霧功能及寬動態,能實現流暢的全高清畫面質量。


要對FCB-CV7520/FCB-EV7520機芯進行控制及對所拍攝的畫面進行輸出顯示,就需要對接軒展科技開發的迷你HD-SDI編碼控制板,下面由王工為大家講解連接操作教程:



一、提前準備好相關配套產品

1、  SONY FCB-CV7520/FCB-EV7520機芯

2、  迷你HD-SDI編碼控制板

3、  支持高清的電視機或顯示器

4、  視頻線

5、  LVDS

6、  6pin

7、  8pin

8、  按鍵板

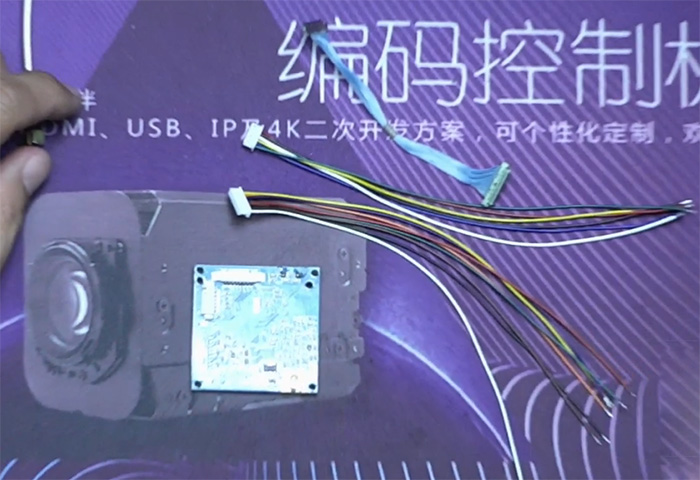

4K編碼控制板、LVDS排線、6Pin線與8Pin線

4K編碼控制板、LVDS排線、6Pin線與8Pin線



二、連接步驟方法:

1、第一步,FCB-CV7520/FCB-EV7520LVDS線連接

LVDS線的金手指一定要朝上,然后平行推進SONY FCB-CV7520/FCB-EV7520機芯的LVDS接口,不要推歪,推歪了容易短路。


第二步,LVDS線與迷你HD-SDI控制板相連

迷你HD-SDI控制板連接LVDS線也是一樣,平行的推進去。


第三步,迷你HD-SDI控制板與顯示器相連

顯示器需要提前準備好SDI視頻線,直接連接上HD-SDI控制板的SDI接口。


第四步,迷你HD-SDI控制板與按鍵板相連

6pin線的一頭先與按鍵板相連,然后另一頭與迷你HD-SDI控制板連接上。


第五步:連接電源線

利用8pin線,分別連接上電源及迷你HD-SDI控制板。


接上電源以后,如果看到迷你HD-SDI控制板上的綠燈亮了,則表明有SDI信號,顯示器上會顯示出畫面,同時會自動彈出主菜單,5秒后會自動關閉消失,如果想再次調出FCB-CV7520/FCB-EV7520的參數菜單,長按按鍵板上中間按鈕5秒即可。

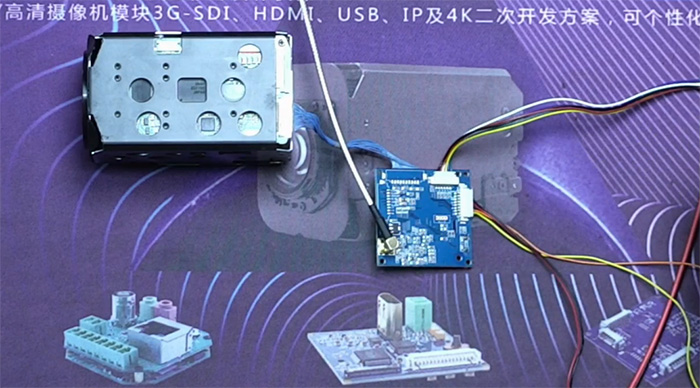

SONY FCB-CV7520/FCB-EV7520搭配HD-SDI編碼控制板二次開發解決方案

SONY FCB-CV7520/FCB-EV7520搭配HD-SDI編碼控制板二次開發解決方案



三、FCB-CV7520/FCB-EV7520搭配迷你HD-SDI編碼控制板的應用

FCB-CV7520/FCB-EV7520搭配迷你HD-SDI編碼控制板,可以輸出HD-SDI信號,同時可通過按鍵板實現變焦、聚焦、增益、白平衡等功能,再加上體積小,廣泛應用于無人機、視頻會議、醫療設備、影像檢測設備等領域!


FCB-CV/EV7520連接HD-SDI編碼控制板后的延時情況

FCB-CV/EV7520連接上迷你HD-SDI編碼控制板后,會出現400毫秒的延時,可以通過瀏覽器登錄后,打開秒表,與未連接FCB-CV/EV7520機芯模組的秒表對比,截圖即可發現其中的細微差別,詳細可以觀看以下由軒展科技王工錄制的視頻。
