如何解決SDI一體化攝像機與DVR通過485不可控制問題

時間：2017-05-26 09:28:37 來源: 軒展科技瀏覽數: 6098

首先我們看下SDI一體化攝像機與DVR通過485控制的連接操作步驟，在過程中我們就會發現問題出在哪里了，解決起來也容易很多。（直接去看視頻）

1、攝像機和SDI顯示器直接連接并通過485線連接控制鍵盤和DVR，開機有圖像顯示；

注意：
a、開機畫面時右上角上可以看到攝像機的地址碼（ADDR）為1，波特率（BAUD）為2400；
b、我們在控制鍵盤上也可以看到控制鍵盤的波特率也是2400；
此時我們通過控制鍵盤是可控制攝像機（此時攝像機和控制鍵盤的波特率都為2400）。

2、然后將攝像機視頻輸出連接到DVR，并打開DVR；

3、將顯示器輸入格式設置為HDMI（因為DVR輸出為HDMI格式），設置后就會出現畫面了；

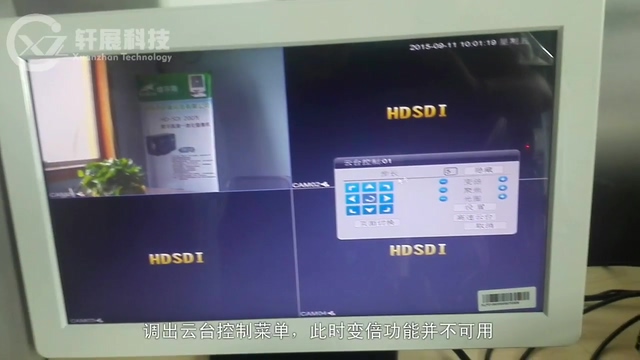

4、右鍵調出云臺控制界面，此時使用變倍功能并不可用；
是什么原因呢？如何去解決呢？

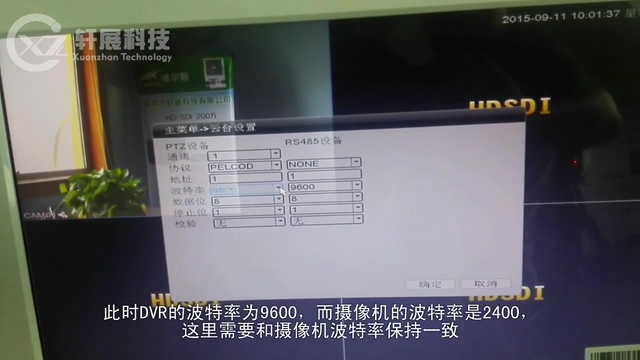

我們首先右鍵，選擇并打開主菜單，在系統設置下，雙擊云臺設置，此時發現波特率為9600（而上面我們知道攝像機的波特率為2400，不一致）。所以，這里我們要將DVR的波特率修改為2400，再次進入云臺控制界面，就會發現已經可以控制攝像機變倍了。

擴展補充：
DVR中如何進入攝像機的設置菜單？
在云臺控制頁面，點擊“頁面切換”按鈕3次，再點擊“進入菜單”按鈕，此時上下左右控制鍵并不可用。其實，我們還需要再次點擊“頁面切換”按鈕，你會發現此時的頁面中控制鍵已經可用了。

注意：
視頻中使用攝像機為深圳軒展科技的維爾斯一體化攝像機；

下面是視頻畫面截圖（看視頻教程）：
