HDMI信號閃屏全攻略：從診斷到解決

時間：2024-08-19  11:37:54  來源: 深圳市軒展科技有限公司  瀏覽數: 23

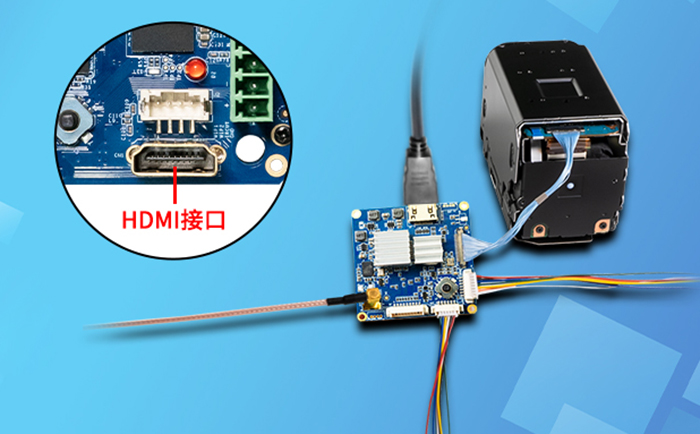

軒展科技自主研發的HD-HDMI編碼控制板、4K-HDMI編碼控制板和12G-SDI編碼控制板，都可以對接SONY高清或者4K超高清攝像機模組輸出HDMI視頻信號，為廣播電視、工業檢測、醫療設備、安防監控、遠程教育等多個領域提供了高質量的視頻傳輸解決方案。

在為SONY一體化攝像機芯輸出HDMI視頻信號的過程中，HDMI信號閃屏是用戶經常遇到的問題之一。信號閃屏可能會導致視頻畫面不穩定、閃爍或者出現斷層，影響用戶的觀看體驗和工作效果。本文將介紹一些可能導致HDMI信號閃屏問題的原因和解決方法，以幫助用戶快速、高效解決這個難題。

高效解決HDMI信號（包括高清和4K）閃屏問題，可以從以下幾個方面入手：

1、接觸不良

要解決HDMI信號閃屏問題，我們首先想到的應該是接觸不良，這也是最簡單便捷的排查方法，因?yàn)橹灰羞B接，就可能會出現接觸不良的情況。

解決方法：

用戶可以檢查HDMI兩頭接口的連接情況，確保HDMI插頭已經完全插入HDMI接口中，沒有松動或接觸不良的情況。

檢查HDMI插頭和接口是否有灰塵或異物，如果有，請使用清潔布輕輕擦拭干凈。

2、HDMI線材質量問題

HDMI線材的質量問題可能會涉及多個方面，HDMI線材的內芯材質、線材直徑、絞合方式、屏蔽層設計和接口設計等因素，都有可能會引起HDMI信號閃屏的問題。

如果HDMI線材使用時間較長或經常彎曲，可能會導致內部線路斷裂或接觸不良，進而引起HDMI信號閃屏。

解決方法：

嘗試更換高質量的HDMI信號線材，避免信號線質量差，或者使用太久損耗嚴重導致的問題。HDMI信號線質量差可能會導致信號傳輸不穩定，進而導致閃屏問題的發生。

同時，高質量的線材也能延長使用壽命，減少因頻繁更換線材帶來的不便和成本。

3、分辨率和刷新率設置不當

分辨率和刷新率設置不當是導致顯示設備出現顯示問題，如模糊、閃屏、畫面撕裂等現象的常見原因之一。

分辨率的不一致性是導致HDMI信號閃屏等顯示問題的一個重要因素。在視頻傳輸和處理系統中，包括一體化攝像機、編碼控制板和顯示設備在內的各個環節，都需要保持分辨率的一致性，以確保信號的穩定傳輸和高質量顯示。

刷新率是指屏幕每秒刷新的次數，以赫茲（Hz）為單位。刷新率設置不當可能導致畫面撕裂、卡頓或閃爍等問題。這主要是針對顯示設備的刷新率，設置過高或者過低都有可能造成HDMI信號閃屏。

解決方法：

查看各個部件的分辨率，如果有出現不一致的情況，把它們的分辨率設置成一致的，但需要注意的是，所設置的分辨率數值必須是所有部件都支持的，否則可能也會引起不當?shù)膯栴}。

不同的攝像機和控制板，查看和設置的方法可能不一樣，可以請教軒展科技高級工程師Danny Wong或者參考相關的技術協議。

檢查并調整顯示設備的刷新率設置，確保刷新率設置與顯示設備的性能相匹配。

4、電源供電原因

引起HDMI信號閃屏的電源供電原因主要包括電源供電不穩定、電源供應不足、電源線路干擾等。

主要表現在電源適配器質量不好或老化，電源插座接觸不良或電壓波動大，超過電源供應的負載能力，或者HDMI信號線與其他電源線或強電線路并行或靠近，可能受到電磁干擾，從而導致信號傳輸不穩定，出現閃屏。

解決方法：

更換質量可靠的電源適配器，確保輸出電壓穩定。

檢查電源插座是否接觸良好，避免使用電壓不穩定的插座。如果條件允許，可以使用穩壓器或UPS（不間斷電源）來穩定電壓。

確保電源供應的負載能力滿足所有連接設備的需求。如果當前電源無法滿足需求，可以考慮升級電源供應設備，如更換更大功率的電源。

確保HDMI信號線與其他電源線或強電線路保持一定距離，避免信號干擾?？梢允褂眯盘柧€隔離器或信號線套管來減少干擾。

5、顯卡驅動錯誤

這個主要是針對顯示設備的，如果顯卡驅動過舊，或者安裝了不適合當前顯卡型號的驅動，在安裝驅動的過程中，如果遇到中斷、錯誤和損壞，又或者是顯卡與HDMI接口不兼容，都可能導致HDMI信號傳輸不穩定或閃屏。

解決方法：

通過正確的方法，下載并安裝最新版本而且匹配的顯卡驅動程序。

檢查顯卡和顯示設備的規格說明書，確認它們之間的兼容性。

更新顯卡驅動到最新版本，也可以修復可能存在的兼容性問題。

如果問題依舊存在，可以考慮更換其他品牌的HDMI線或顯示設備進行測試。

6、硬件溫度過高

一體化攝像機、編碼控制板和顯示設備溫度過高確實有可能導致HDMI信號閃屏。當某一個或多個部件溫度過高，內部電路可能受到影響，導致信號輸出不穩定。從而直接或間接影響HDMI信號的穩定性和質量，導致閃屏現象。

解決方法：

檢查并降低設備溫度，確保一體化攝像機、編碼控制板和顯示設備在適宜的溫度下運行，可以通過增加散熱設備、改善通風條件等方式來降低溫度。

總結：

以上針對可能導致HDMI信號閃屏問題的原因，做了詳細的分析與解答，如果您在工程項目的調試過程中遇到HDMI信號閃屏的情況，可以按照這個思路去排查故障，問題應該很快就可以得到解決。如果還不能解決，可以聯系軒展科技高級工程師Danny Wong。
