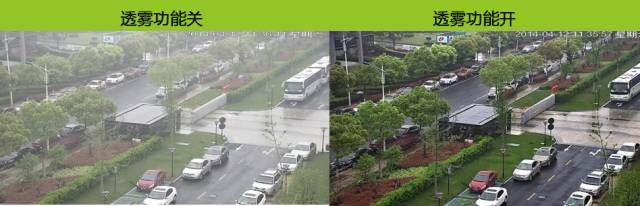

SONY FCB-CV7520的透霧功能表現為：當被拍攝對象周?chē)徐F且對比度較低時，透霧模式會使被拍攝對象看起來更清晰，它的透霧功能有關、低、中、高四個選擇。說到透霧功能，大家通常知道的就是，具有透霧功能的攝像機即使在霧霾天氣也能輸出較清晰的畫面，現在就以SONY FCB-CV7520為引子，講講攝像機透霧的原理。

攝像機透霧功能

一、透霧攝像機的分類與透霧原理

1、光學透霧

　　自然光由波長不同的光波組合而成，人眼可見范圍大致為390nm-780nm，波長從長到短分別對應了紅橙藍綠青橙紫七種顏色，其中波長小于390nm的叫做紫外線，波長大于780nm的叫做紅外線。霧氣、煙塵等空氣中的小顆粒對光線有阻擋作用，使光線反射而無法通過，所以只能接收可見光的人眼是看不到煙塵霧氣后門的物體的。而波長越長衍射能力越強，即繞過阻擋物的能力越強，而紅外線因?yàn)閾碛休^長的波長，在傳播時受氣溶膠的影響較小，可穿過一定濃度的霧靄煙塵，實現準確聚焦，這就是光學透霧的依據。

2、電子透霧

隨著產品走向多樣化，市場也不斷成熟，一體化機芯透霧功能的出現對于透霧產品的普及可以說是意義重大。近年來發布的一體機芯多采用純電子透霧，通過內嵌的FPGA芯片進行運算處理。它可以輸出彩色圖像，此算法可區分遠景近景霧氣濃淡等因素，對每個像素點進行提升，實現區域效果最佳，不同于過去對畫面對比度整體的提高，且沒有延時。而且芯片高速運算必將產生噪聲點，夜間光照不足時影響更為突出。而一體化機芯透霧普遍采用CMOS傳感器和大光圈鏡頭，以達到良好的低照效果，另一方面也較易達到高清透霧。

SONY FCB-CV7520一體化機芯采用了1/2.8 TYPE Exmor R CMOS傳感器及F1.6 大光圈，可以達到良好的低照效果，而且較容易達到高清透霧效果，屬于純電子透霧類別。

二、攝像機實現透霧的三個要素

　　在不可見光的范圍內，有一頻率的光可以穿透霧氣，但是由于起波長不同，所以需要在攝像機上進行處理，以達到對其聚焦的目的,同時還需要在攝像機上進行從新設計，用來將這一頻率的不可見光進行成像，由于這個不可見光沒有對應的可見光色彩圖，所以在監視器上呈現的圖像為黑白顏色。

　　( 1)具有色差補償?shù)溺R頭

　　想要得到較好的透霧效果，鏡頭的設計至關重要。為了保證可見光成像系統透霧前后都能得到理想的圖像，鏡頭必須保證在可見光和近紅外波段都有很高的透過率，且兩個波段切換過程中對色差進行修正保證切換后不需要再調節焦距。

普通鏡頭透過光譜的中心波長在500～600 m之間，透霧系統中的鏡頭需要在500～600 nm與780～900 nm都能得到很高的透過率，因此鏡頭采用了多層鍍膜技術，將鏡頭500～900衄波段的透過率全大于80％。從原理上，自然是可利用的近紅外波段越寬越好，但是也有可能會受到鏡頭光路設計的難度與傳感器的感光能力的影響而稍微偏差。

　　(2)近紅外靈敏度高的CMOS

　　光譜從可見光波段至近紅外波段頻響曲線都好的超高靈敏度CMOS攝像機是優良系統的必要條件，這樣只用一臺攝像機，通過變換濾光片的方法，便可達到可見光波段和近紅線波段的分開使用，以利于用可見光波段來提高圖像的清晰程度和利用近紅外波段穿透薄霧的本領來增加觀察距離的目的。

　　(3)黑電平拉伸的圖像處理

海洋和城市上空水蒸氣和固體微粒的散射造成了能見距離內遠處的色彩平淡、灰暗和白光遠距離成像超越不了能見距離，濾光鏡的使用無疑起了不小的作用，但要達到人們對遠距離觀察圖像越清晰越好，距離越遠越好的使用要求。必須采用電子處理技術，進一步將這個由散射引起的像灰白色薄膜干擾信號濾掉，再把有用的白光或黑白信號進行處理，便能獲得遠距離物體的優良圖像信號。

SONY FCB-CV7520純電子透霧功能，運用光圈鏡頭的優勢及芯片算法等手段相互結合，根據圖像雜質濃度自動調整，補償圖像色度，可以獲得與實景接近的較清晰圖像。廣泛適用于安防監控、無人機、快照亭、交通等行業產品。

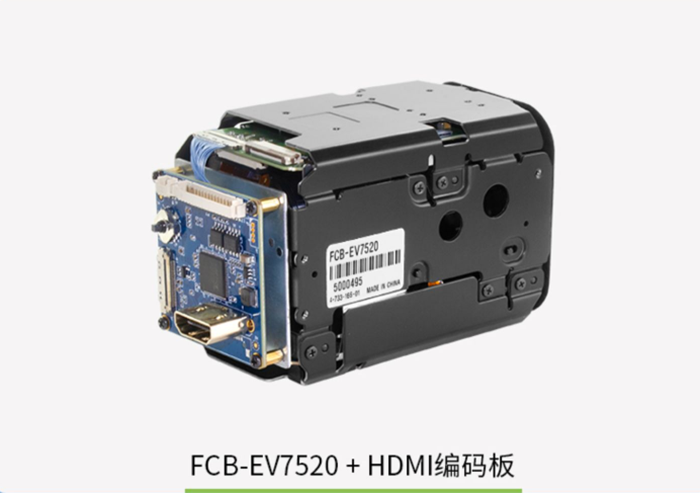

SONY FCB-CV7520搭配HDMI編碼控制板
