鏡頭成像CCD與CMOS傳感技術原理與發展前景對比

時間：2023-04-12  10:40:14  來源: 深圳市軒展科技有限公司  瀏覽數: 99

CCD與CMOS傳感器是當前被普遍采用的兩種圖像傳感器，兩者在傳感技術原理及作用上有何區別？SONY FCB系列自動對焦攝像機采用的是哪種傳感器？又有哪些優勢呢？

CCD與CMOS傳感器都是利用感光二極管(photodiode)進行光電轉換，將圖像轉換為數字數據，而其主要差異是數字數據傳送的方式不同。

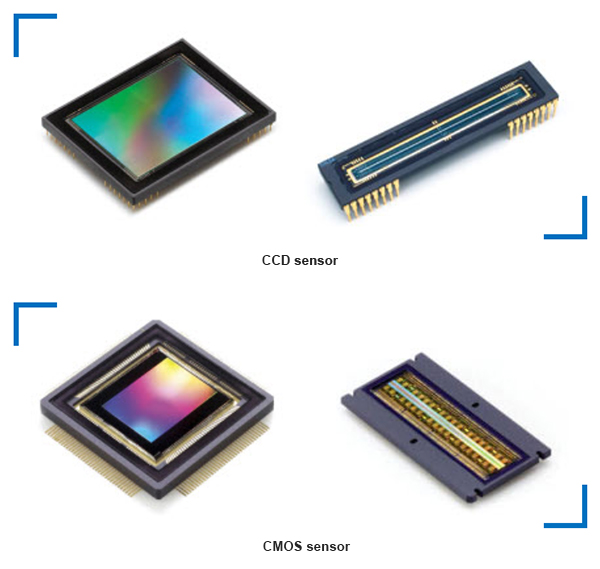

CCD與CMOS傳感器

一、傳感技術原理

1、 CCD

攝像機中的CCD是指電荷藕合器件（Charge CoupLED DevICe），它使用一種高感光度的半導體材料制成，能把光線轉變成電荷，通過模數轉換器芯片轉換成數字信號，數字信號經過壓縮以后由相機內部的閃速存儲器或內置硬盤卡保存，因而可以輕而易舉地把數據傳輸給計算機，并借助于計算機的處理手段，根據需要和想像來修改圖像。CCD由許多感光單位組成，通常以百萬像素為單位。當CCD表面受到光線照射時，每個感光單位會將電荷反映在組件上，所有的感光單位所產生的信號加在一起，就構成了一幅完整的畫面。

CCD根據結構不同，可分為線陣CCD，面陣CCD。面陣CCD又分為全幀型，幀轉移型，行間轉移型，TDI型，等等。

2、CMOS

攝像機中的CMOS則是指互補型金屬氧化物半導體（Complementary Metal-Oxide SEMIconductor）和CCD一樣同為在數碼相機中可記錄光線變化的半導體。CMOS的制造技術和一般計算機芯片沒什么差別，主要是利用硅和鍺這兩種元素所做成的半導體，使其在CMOS上共存著帶N（帶–電） 和 P（帶+電）級的半導體，這兩個互補效應所產生的電流即可被處理芯片紀錄和解讀成影像。

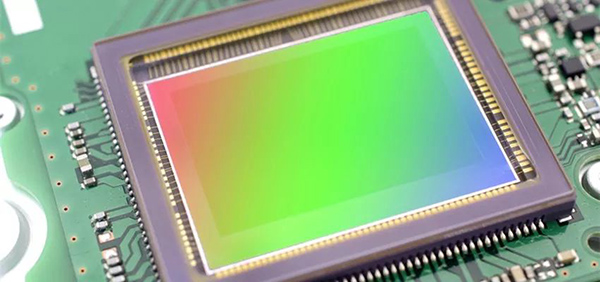

CMOS傳感器

二、CCD與CMOS傳感器的前景

CCD在影像品質等方面均優于CMOS，而CMOS則具有低成本、低功耗、以及高整合度的特點。不過，隨著CCD與CMOS傳感器技術的進步，兩者的差異將逐漸減小，新一代的CCD傳感器一直在功耗上作改進，而CMOS傳感器則在改善分辨率與靈敏度方面的不足。相信不斷改進的CCD與CMOS傳感器將為我們帶來更加美好的數碼影像世界。

三、CMOS傳感器成為主流

但在大多數可見光成像應用中，CMOS成像的性能均優于CCD，這也是CMOS逐漸在大部分應用領域取代了CCD的原因。

SONY FCB自動對焦攝像機的H系列、EH/CH系列、EV/CV系列、ER/CR系列均采用了CMOS傳感器，其分辨率和靈敏度也在得到不斷改善，在SONY新一代攝像機中，FCB-EV9500M采用的是1/1.8英寸型STARVIS  CMOS傳感器，搭配30倍加強光學變焦，具有高清晰度、高感光度及高靈敏度，彰顯CMOS優點。
