圖像亮度

機器視覺進行工作時，所捕獲圖像的亮度分別由光源、相機光圈、曝光時間、及光線和Sensor的同軸度等多個因素共同決定的。

光源

光源作為照明設備，其輸出功率及打光方式將會直接影響被照目標的亮度和均勻度，會間接對圖像的質量及穩定性產生影響。

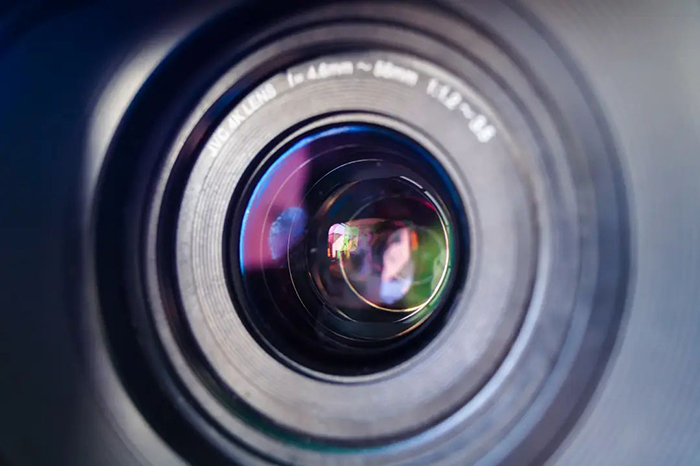

光圈

光圈的大小和設計結構將會對進光量產生直接影響，光圈越大，結構設計越合理，將越能保證有充足的進光量，并有效減少眩光/光暈的現象。

曝光

對于工業相機而言，曝光時間均要充足，這樣光才能在Sensor上停留的時間才能足夠的長。

光線及Sensor同軸度

光線和Sensor的同軸度，往往是最容易被忽視的一項。比如在圖像中間和邊緣的亮暗不同，一致性較差時識別起來難度較高，而圖像內特征一致性較好時識別起來相對容易。

因此，對于光線和Sensor的同軸度而言，除了光源產品和擺放位置，也會要求工業相機同時具備有良好的光軸一致性。

圖像精度

圖像精度是比較重要的圖像質量衡量標準，一般是看相機的分辨率和相機主頻。

分辨率

數字圖像的最小計量單位是像素，它本身并不代表被攝物實際的尺寸大小。

而通常要求的“精度”，實際上是指的一個像素能夠代表物方多少大小，這時候只需要用相機像素尺寸除以鏡頭的倍率就可以了（精度=像素大小÷光學放大倍率，或者用視野÷像素?cái)?shù)量，結果是一樣的）。

因此分辨率越高，圖像的精細程度就越高。

主頻

如同人眼看運動物體一樣，當物體運動速度太快時，人眼是無法清晰觀測物體運動的全部的。而相機同樣存在這類的拍攝速度上限，稱為相機主頻。當被攝物的運行速度超出相機的主頻上限時，視覺檢測設備自然無法獲取完整清晰的圖像。

因此相機的主頻越高，采集速度也就越快，圖像品質就越高。

SONY FCB-EW9500H

SONY FCB-EW9500H采用 1/1.8 型 Starvis? CMOS 417萬像素圖像傳感器，采用7片花瓣式光圈，可有效減少眩光/光暈等現象，并具有極好的光軸一致性。
