Starvis星光全彩技術源于SONY， FCB-EW9500H推動安防行業升級發展

時間：2023-02-08  09:46:26  來源: 深圳市軒展科技有限公司  瀏覽數: 118

隨著sensor傳感器技術的發展，攝像機的低照性能大大增強。黑暗的環境里，借助微弱的光線，甚至星光，攝像機仍能拍攝出清晰彩色的監控畫面。SONY FCB-EW9500H采用的是全新Starvis CMOS傳感器，相較于傳統紅外夜視，F(xiàn)CB-EW9500H星光全彩攝像機的優點有：

1、圖像彩色，比紅外黑白圖像呈現的內容更多。

2、實時監看，事后調查取證能獲取的信息更多；

3、不需要額外的紅外燈，沒有光污染，隱蔽性更好；

4、沒有額外的補光燈，晚上功率相對更小，更有利于POE供電，同時發熱量更小，攝像機系統更穩定可靠；

5、不會有紅外過曝，手電筒效應等傳統紅外攝像機的缺陷，看得更清楚。

6、一些特殊場景應用。比如晚上停車場，車頭燈開啟以后，紅外攝像機可能完全看不清車牌和車頭的情況。全彩攝像機完美解決了這個難題，車牌和車頭清晰可見。

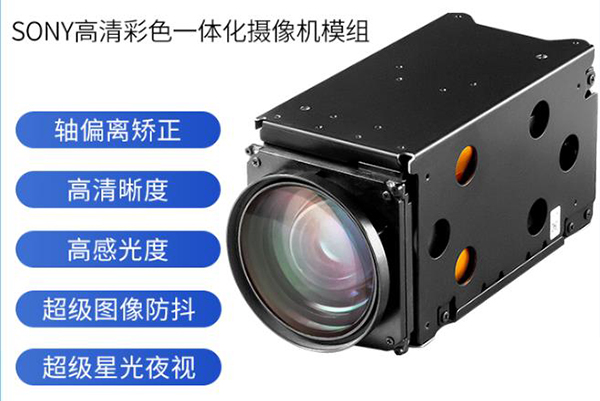

SONY FCB-EW9500H

SONY FCB-9500系列星光全彩攝像機的面世，推動著安防監控領域的升級發展，FCB-EW9500H| FCB-EV9500M | FCB-EV9500L是安防監控行業目前不可或缺的佼佼者。

在探討星光全彩技術之前，我們先來了解幾個基本概念。

01—照度

照度（英語：Illuminance）是每單位面積所接收到的光通量。單位是勒克斯（lx=lux）。

1根蠟燭照射1m2 面積，所呈現的亮度大約就是1lux。

下表是一些常見場景的照度值

當然以上照度值只是一個參考值，沒有那么精確。同樣的在視頻監控領域，什么照度的攝像機算星光級的，也沒有太明確的標準，后面會具體講到。一般的，攝像機的感光性能主要取決于鏡頭和圖像傳感器，指定的lux值越低，攝像機的感光性更好。

一般廠家會指定攝像機生成可接受圖像所需的最低照度水平。盡管此類規格對同一廠家生產的攝像機進行感光性對比有幫助，但對比較不同廠家的攝像機則沒那么有用。這是因為不同的廠家采用的測量方法不盡相同，而且對生成可接受的圖像也會有不同的標準。

02—Starvis

星光級攝像機的概念在安防行業里一直都有，但是比較專業系統的命名應該是源于SONY。

SONY給自家的某些低照性能優秀的背照式CMOS sensor命名為starvis系列。這應該是星光全彩攝像機命名的源頭。

對于Starvis，Sony官方解釋是visibility under the starlight，意思就是星光下可見。當然行業里有解釋成starvision。starvis這個標志Sony是有注冊認證的，沒有經過授權一般不允許自由使用。

關于Starvis技術，Sony是這樣定義的: STARVIS是監控攝像機用途CMOS影像傳感器用的背照式像素技術，具有每1m2 2000mV或以上(彩色規格產品、706cd/m2光源成像時、F5.6、1s積累當量) 的感光度。

這種技術主要應用于背照式CMOS sensor上，因為能從sensor硅襯底的背面接收光線，增加了進光量和減少了光損失，提高了靈敏度。

每1m2面積sensor上的感光度能達到2000mV及以上的都被稱為starvis sensor。那如何衡量不同starvis sensor的性能差異呢？Sony又提出了SNR1s概念。

03—SNR1s

索尼采用SNR1s，作為用于監控攝像機的CMOS影像傳感器的低照度畫質的定量評價的指標之一。

SNR1s是索尼獨自提倡的新指標，僅限于監控攝像機用途的CMOS影像傳感器。該數值越小，表明在低照度下的畫質越出色。

SNR1s的SNR為”信噪比”，1是”噪聲為1時的信號量為1″，此外，s表示”監控用途”。

SNR1s規定的測量條件

SNR1s測量方法

從兩個方向用3200[K]的光源照射18%灰色圖并調節到100[lx]，將攝像機放置在影像傳感器的成像表面距離該灰色圖1m遠的位置，測量感光度[e-]以及暗噪聲[e-]，通過關系式計算出SNR1s [lx]。

當這個方程式的數值為1時，對應的照度就是SNR1s[lx]。

SNR=G[e]ShotNoise[e]2+DarkNoise[e]2=G[e]G[e]+DarkNoise[e]2

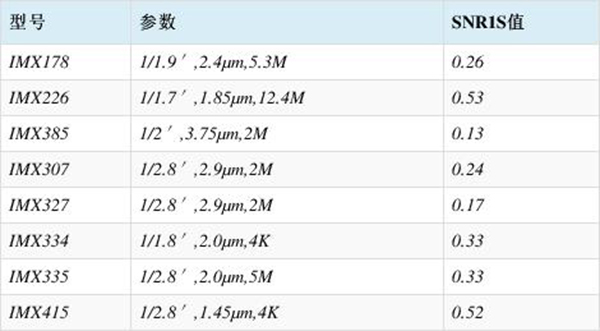

Sony一些常見sensor的SNR1s值

04—影響攝像機低照度的四大因素

圖像傳感器圖像傳感器的感光性能是決定攝像機低照效果的核心因素之一，除了上面介紹的Sony的Starvis系列CMOS背照式傳感器，國內廠家也推出了一些感光性能較好的sensor，總體性能與Sony差距還是比較大。

大光圈鏡頭光圈越大，透過鏡頭攝入到sensor上面的光量就越多，只能效果就越好。全級光圈值中相鄰兩個光圈數的平方比為1:2，因此，相鄰兩個光圈值的鏡頭照度相差一倍。也就是說F1.0光圈鏡頭的進光量是F1.4鏡頭的2倍。另外需要注意的是鏡頭光圈越大，會導致景深越小。處理芯片視頻編碼芯片中的ISP的降噪，自動增益能力會影響最后的成像效果。低照度增強等算法當所有硬件性能都一樣時，最后決定產品低照性能好壞的就是各廠家的算法，優化能力了。比如通過一定的AI算法，將輸入的不完整的信息進行恢復。有些甚至采用雙sensor模式(華為一個新技術，在21年的展會有過，名稱記不住)，一個黑白的能提供更多細節，一個彩色的提供色彩。然后將兩幅圖進行合成，從而增強攝像機低照能力。

據軒展科技（SONY官方授權經銷商）的消息，在2023年上半年上市的SONY FCB-EV9520L采用了升級版的Starvis 2，會給用戶帶來什么樣的驚喜呢？我們拭目以待！
